A avaliação de integridade estrutural de pontes rodoviárias é um processo essencial para garantir segurança operacional, confiabilidade e durabilidade das estruturas. Avaliações estruturais bem-sucedidas resultam da combinação entre planejamento criterioso, conhecimento técnico atualizado e atuação integrada de equipes especializadas.
Esse conjunto de competências foi fundamental na verificação da integridade estrutural de uma ponte rodoviária pertencente a um dos clientes da HRD, representando um importante caso de sucesso na aplicação de soluções avançadas de engenharia.
Inspeção Visual e Diagnóstico Inicial da Estrutura

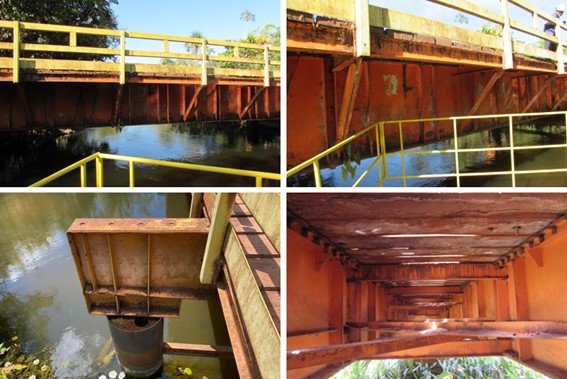

Inicialmente, foi realizada uma inspeção visual in loco com o objetivo de avaliar as condições gerais do ativo e identificar possíveis não conformidades estruturais. Durante a execução dos trabalhos, foram identificados desafios logísticos relevantes que exigiram a locação de uma balsa para viabilizar o acesso à estrutura e garantir a adequada realização da inspeção.
O serviço de campo teve como objetivo identificar, classificar e registrar os riscos associados à estrutura, utilizando registros fotográficos detalhados para avaliação das não conformidades e definição das prioridades de tratamento.
Procedimento de Priorização de Integridade Estrutural (PPIE)
A classificação das não conformidades foi realizada conforme o Procedimento de Priorização de Integridade Estrutural (PPIE), metodologia desenvolvida pela HRD baseada em conceitos de análise de risco.
O procedimento define a priorização das intervenções a partir da combinação entre a probabilidade de ocorrência e a consequência associada a uma possível falha estrutural, permitindo uma gestão eficiente dos riscos e suporte técnico para a tomada de decisão.
Os resultados da avaliação indicaram diferentes níveis de criticidade, com predominância de ocorrências classificadas como baixa ou muito baixa, e apenas uma ocorrência de alta prioridade.
Levantamento As-Built e Modelagem Geométrica
Devido à inexistência da documentação técnica original da estrutura, foi realizado um levantamento as-built em campo, destinado à obtenção das informações geométricas e construtivas necessárias para a elaboração dos desenhos técnicos em 2D e para o desenvolvimento do modelo numérico estrutural.
Esse processo foi essencial para a correta caracterização geométrica da ponte e para garantir a confiabilidade das análises estruturais subsequentes.
Modelagem Estrutural por Elementos Finitos

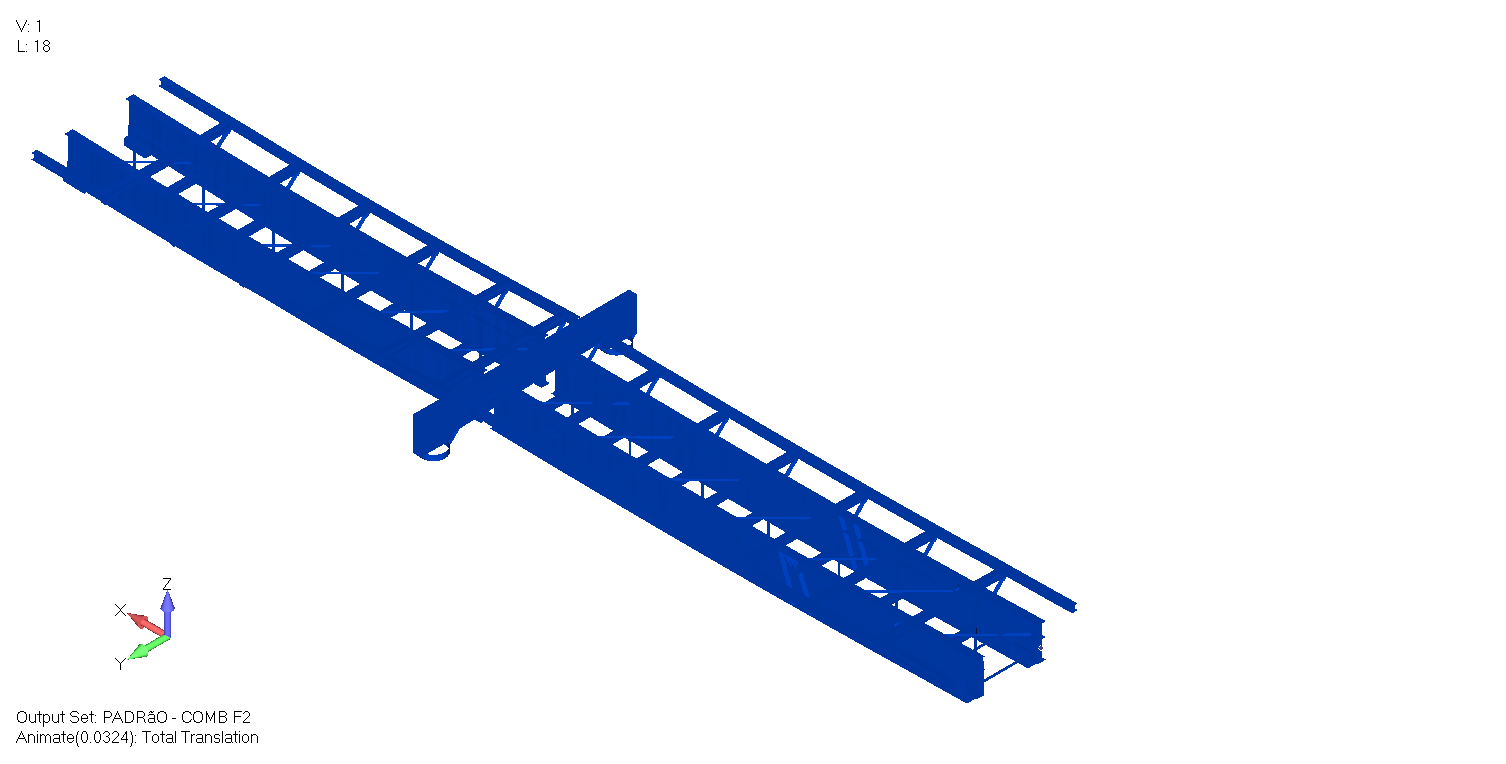

A avaliação estrutural foi conduzida por meio da modelagem numérica utilizando o método dos elementos finitos no software FEMAP®. O modelo considerou a condição atual da estrutura observada nas inspeções, os carregamentos máximos atuantes, as condições reais de contorno e os critérios estabelecidos pelas normas técnicas vigentes.
As análises desenvolvidas incluíram avaliação de tensões, análise modal, análise de fadiga e verificação de deslocamentos, permitindo uma análise abrangente do desempenho estrutural da ponte sob diferentes condições operacionais.

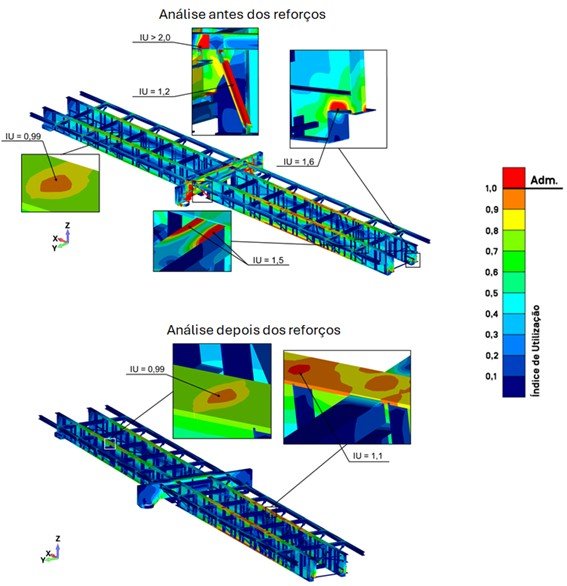

Resultados das Análises e Soluções de Reforço Estrutural
Com base nos resultados obtidos, foram propostas soluções para mitigação das não conformidades estruturais identificadas. Entre as principais intervenções recomendadas, destaca-se a remoção dos olhais de suporte das vigas do passadiço, eliminando a necessidade de compatibilização de deslocamentos entre estruturas interligadas.

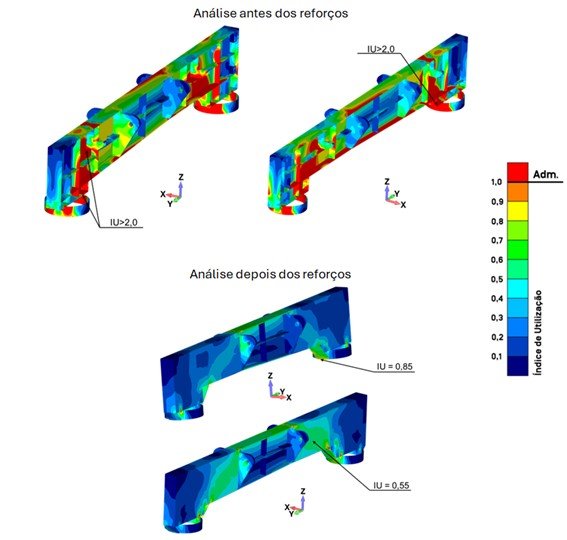

Adicionalmente, foram implementados reforços estruturais concentrados na região do apoio central, incluindo a adição de nervuras e o fechamento da seção da viga, convertendo-a em uma viga do tipo caixão e aumentando significativamente sua capacidade estrutural.

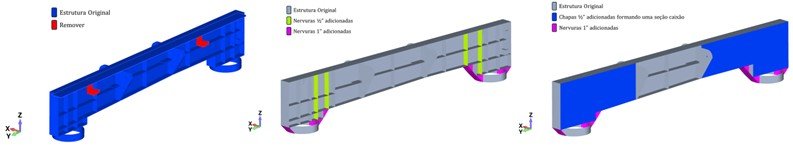

Modificações Estruturais Recomendadas
As modificações propostas foram definidas com base nos níveis de criticidade identificados e nos resultados das análises estruturais. As soluções implementadas contribuíram para a melhoria do desempenho estrutural da ponte, aumentando sua segurança, confiabilidade e vida útil operacional.
Conclusão da Avaliação de Integridade Estrutural
A avaliação de integridade estrutural desenvolvida demonstrou a importância da inspeção técnica detalhada, da modelagem numérica e da análise baseada em risco para garantir a segurança e confiabilidade de estruturas críticas.
A aplicação do Procedimento de Priorização de Integridade Estrutural (PPIE) e da modelagem por elementos finitos permitiu identificar necessidades de intervenção e orientar soluções técnicas eficazes, evidenciando a atuação da HRD como parceira estratégica na gestão de integridade estrutural.
